Analisador de qualidade de energia AEMC Modelos PEL-102 e PEL-103

Não informado


Aplicação

Preço Sob Consulta



Clique na imagem para ampliar.

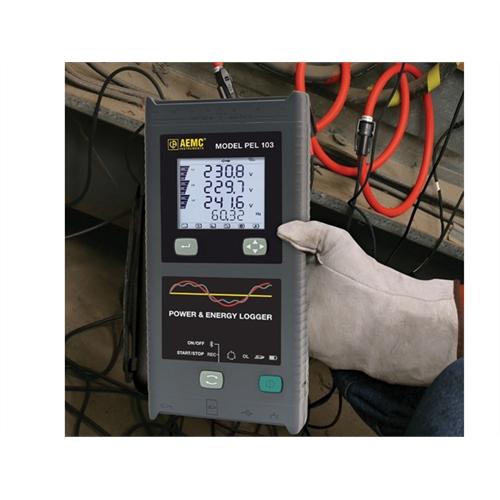

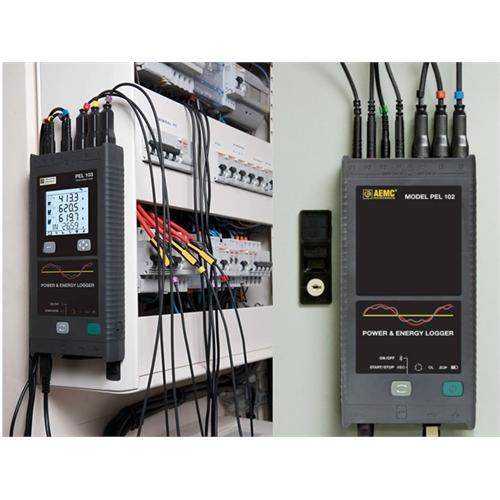

Analisador de qualidade de energia Modelos PEL-102 e PEL-103



Econômico, compacto e simples de usar!

Características:

  • Uso simples, monofásico, bifásico e trifásico (triângulo, estrela) potência e registrador de energia.



  • Munido com todas as funções necessárias para registros de potência e energia em 50, 60 e 400HZ e sistemas de distribuição DC.



  • Medição de corrente de 100MA a 10A com sensores flexíveis de corrente.



  • Automático reconhecimento de conexão de corrente sensores / probes.



  • Medição de potência: VA, W e VAR.



  • Medição de energia VAH, WH (indicação de tensão e corrente) e VARH (incluindo quadrante de indicação).



  • Registro do custo de energia usado.



  • Fator de potência (PF) coseno (cp) tangente e DPF.



  • Distorção de harmônica total (THD) para tensão e corrente.



  • Harmônica até a quinquagésima ordem para tensões  e corrente em 50 e 60 hz e sétima ordem para 400 HZ.



  • Medições simultâneas de cada fase, 128 amostras por cliclo e DC.



  • Brilho azul, 4 linhas LCD ligado no modelo PEL-103 (mostra as 3 fases simuntaneamente)



  • Armazenagem de medições e cálculo de valores ligando um cartão SD ou SDHC.



  • Configuração de relações de tensão e corrente para relações de PT e CT externos.



  • Incluso software dataview para armazenagem de dados, display de tempo real, análises e geração de relatórios com energia pré-definida ou uso padrão.

SÍMBOLOS NO ALTO DO DISPLAY INDICAM O SEGUINTE
Alto display BAR.



DESCRIÇÃO
Indicador de sequência de fase invertida ou falta de fase (mostrado no sistema de distribuição trifásica)
Dados disponíveis para registro (sem indicação no display, problema interno possível)
Quadrante de indicação de potência.

SÍMBOLOS DISPLAY BAR

DESCRIÇÃO
Modo de medição (em tempo real
Potência e modo energia
Modo harmônica
Modo Mín. / Máx.
Modo de informação
Não usado



ESPECIFICAÇÕES:



Amostragem de frequência: 128 amostras por ciclo / 16 amostras / cliclo 400HZ)



Taxa de dados armazenados:  1 por segundo .



Período da demanda de taxa armazenada: seleção de uso (1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30 e 60 minutos)



Parâmetros de registro: V, I, W, VA, var, PF, Tan, Wh, Vah, varh, THD (V e I)



Mono ou polifásico: harmônicas individuais (de uma até 50 por fase, fator de cristal (CF), COS/DPF.



Relatórios de eventos: mudanças de faixa e registros de status e mensagens de erro, juntamente com os dados gravados.



Leds indicadores do painel frontal: Bluetooth ativado registro em progresso conexão de fase invertida, sobrecarga, recarga de bateria e cartão de status SD



Capacidade de memória:  2GB  cartão SD (incluso) é usado para armazenagem. Cartão SD até 2GB; cartão SDHC (4 até 32 GB) formatado Fat 32 são suporte.



Entradas:

Tensão:  3 canais de entrada via JACK´S banana de segurança de 4mm

Corrente: 3 canais de entrada via JACK CUSTOM de 4 pincos que aceita probes e sensores AEMC



ELÉTRICA



Medição de tensão elétricaEscalaResoluçãoPrecisão (porcentagem da leitura)
50 / 60Hz 42.5 a 69 Hz - ±0.1Hz
Tensões RMS monofásicas 10 a 1000Vrms 0.1V ±0.2%Rdg ±0.2V
Tensão RMS fase a fase 17 a 1700Vrms 0.1 a 1V ±0.2%Rdg ±0.4V
400 Hz 34 A 460Hz - -
Tensões RMS monofásicas 10 a 600Vrms 0.1V ±1%Rdg ±1V
Tensão RMS fase a fase 17 a 1200V 0.1V ±1%Rdg ±1V
DC 100 a 1000V 0.1V ±1%Rdg ±3V (típico)
Taxas de Potêncial Programável de 50V para 65,0000V 0.01V a 0.1V -
Medição de Corrente
Probe de corrente Miniflex – sensor MA193 200mA a 100 Arms 1 a 100mA ±1.2% ±50mA
0,8A a 400 Arms 100 / 100 mA ±1.2% ±0.2A
4A a 2000 Arms 10 a 100mA ±1.2% ±1A
20A a 10,000Arms 0.14 a 1A ±1.2%
Taxas CT Programável de 1:1 para 25,000:1(dependendo da probe)
Medição de Potência
Potência Ativa (P)* -2 a 2GW 0.001W ±0,5%Rdg ±0.005%Pnom
Potência Reativa (Q)* -2 a 2Gvar 0.001var ±1%Rdg ±0.01%Qnom
Potência Aparente (S)* 0 a 2GVA 0.001VA ±0,5%Rdg ±0.005%Snom
Fator de Potência -1 a +1 0.001 ±0.05
Tangente ø(ativa, reativa e taxa de potência) -3.2 a +3.2 0.001 ±0.02
Medição de energia
Energia Ativa (EP) 0 a 4 x 1018 1Wh ±0,5%Rdg
Energia Reativa (EQ) 0 a 4 x 1018 1varh ±2%Rdg
Energia Aparente (ES) 0 a 4 x 1018 1Vah ±0,5%Rdg
THD   ±655%
Harmônica Individual 1 a 50 apresenta em porcentagem; 1 a 7 em 400Hz
Alimentação Externa 110V/250V (10%) @ 50/60Hz; 400Hz
Backup fonte de potência /tempo de Bateria Recarregável 8,4V NiMH / Aproximadamente 5 horas
Vida útil da bateria
Mecânica
Porta de Comunicação USB 2.0, Ethernet (RJ45), Wireless Bluetooth Cass 1**
Dimensões / Peso 10.08 x 4.92 x 1.46’’ (256 x 125 x 37mm) / <1kg
Case / Índice Proteção Isolação dupla
Instalação / Segurança Imãs embutidos no lado de trás, xxxxxxxxxx
Display
Tipo do display 2.63 x 2.16’’ (67 x55mm), linha 4 monocromático brilho de contraste ajustáveis
Ambiental / Segurança
Temperatura de trabalho / Humidade Relativa 32° a 122°F (0º a 50ºC) / até 85%
Temperatura de Armazenagem -4º a 122ºF (-20 a 50ºC) com baterias; -4 a 158ºF (-20 a 70°C com baterias)
Taxa de segurança Está em conformidade com a IEC 61010-1:Ed3,e IEC 61010-2-030:ED1 para 1000V CAT III / 600V CAT IV, grau de poluição 2 / Sim



***O valor máximo do probe dependente da corrente. Computador com Classe II restringe para 40ft a escala sem Bluetooth precisam adaptar para a Classe I ou Classe II rádio Bluetooth

Acessórios inclusos PEL-102 e PEL-103

  • Estojo para transporte
  • 03 Garras Miniflex MA-193-10-BK
  • 01 Cabo USB
  • 04 Cabos de teste preto e garras jacaré
  • 01 Cabo de alimentação
  • 12 Marcadores de identificação coloridos
  • Sistema de montagem multifix
  • Cartão de segurança
  • Cartão SD de 2 Gb
  • Manual de operação completo
  • USB c/ software dataview
  • Guia de usuário para rápido início
