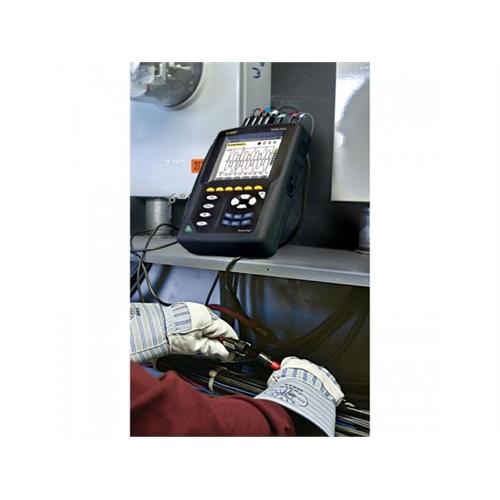

Analisador de Qualidade de Energia Power Pad III AEMC Modelo 8336

Confira:

Gostou? compartilhe!

Analisador de Qualidade de Energia Power Pad III AEMC Modelo 8336

Não informado


Aplicação

Preço Sob Consulta



Clique na imagem para ampliar.



Características:

  • 2GB de memória para avaliação de tendências dos dados e memória adicional para até 50 snapshots, 210 transients/inrush capturados e  10.000 eventos de alarme.
  • 5 entradas terminais de tensão e 4 entradas terminais de corrente

Produto fornecido com:

  • 4 garras de corrente
  • 5 cabos de tensão cor preto de 3 metros
  • 5 garras jacaré cor preta
  • 12 marcadores coloridos
  • Cabo USB
  • Bateria NiMH
  • Cabo de alimentação 110/240Vcc padrão americano
  • Mala de transporte
  • Estojo de transporte para analisador
  • Guia de rápidas instruções ao usuário
  • Pen drive com manual do usuário
  • Software Dataview
  • Garra de corrente opcionais

Especificações



Modelo8336
Terminais de entrada 5 tensão / 4 corrente
Entradas 5 tensão / 4 corrente
Tensão (TRMS AC+DC) 2 a 1000V
Relação de tensão Até 500kV
Corrente (TRMS AC+DC) 193-24-BKMN193-BK
Frequência (Hz) 40 a 60Hz
Sistema de Distribuição 1P 2W, 1P 3W, 2P 2W, 2P 3W, 2P 4W, 3P 3W, 3P 4WE 3p 5W, 2 ½ elementos & medidores Arms
Valores de Potência W, va, VAR, vda, PF, DPF, cos , tan
Valores de Energia Wh, VARh, VAh, VADh
Harmônicos 1st a 50 th , Direção, Sequência, THD: 0 a 50, fase
Transientes Até 210
Fliker (Psr & Pit) Sim
Modo Inrush Sim > 10 minutos
Desbalanceamento Sim
Registro Sim
Modo Alarme 40 tipos; 10.000 registros
Pico Sim
Display Fasorial Automatico
Display Tela colorida ¼ VGA TFT screen (320 x 240) diagonal 148mm
Snapshots 50
Segurança Elétrica IEC 61010, 1000V CAT III / 600 V CAT IV
Proteção IP50
Idiomas Mais de 27
Interface Comunicação USB
Vida da bateria >13 horas, 25 hrs em modo de registro
Alimentação Pacote bateria recarregável 9,6V NiMH (incluso)Alimentação rede: 110/230Vac± 10% (50/60Hz)
Dimensões / Peso 240 x 180 x 55 mm / 1.95kg



Grande Display Colorido



CARACTERÍSTICAS

  • Medições de tensão TRMS até 1000 Vrms AC / DC para sistemas com 2, 3, 4 ou 5 cabos
  • Medição de corrente TRMS até 6500 Arms (depende da garra)
  • Medição direta de tensão e corrente de neutro
  • Medição de frequência (Sistema 40 a 69 Hz)
  • Registra e apresenta comportamento dos dados a cada 1 seg. por 1 mês para até 25 variáveis.
  • Detecção de transientes em todas as entradas de tensão e corrente ( até 210)
    • Relações selecionáveis (TP e TC)
    • Medição Corrente Inrush
    • Cálculo Fator de Crista ( tensão e corrente)
    • Cálculo Fator K para transformadores
    • Cálculo Fliker (curto prazo e longo prazo)
    • Cálculo Desbalanceamento de tensão trifásico
    • Medições de Harmônicos (ref. A fundamental ou valor RMS) para tensão, corrente ou potência, até 50ª ordem.
    • Apresenta sequência e direção harmônica e cálculo de harmônicos geral
    • Display em tempo real do diagrama fasorial, incluindo valores e ângulo de fases.
    • Monitora valor médio de qualquer parâmetro, calculado num período de 1 segundo a 2 horas.
    • Medição potência Arms, reativa, aparente por fase e respectiva soma total.
    • Cálculo do fator de potência, fator de potência deslocando, fator tangente.
    • Gravação (com dados e hora) e caracterização de distúrbio (sags, swells e interrupção, excesso de potência e limites de harmônicos.
    • Memória interna de 2GB para comportamento dos dados; memória para alarme, foto e Inrush / Transiente são separados.
    • Medição de Energia VAL, VARh, Wh e VADh
    • Medição de Valores MAX e MIN RMS são calculados a cada meio período.
    • Incluir software Dataview para configuração, armazenamento de dados, display em tempo real, análise e geração de relatório.
