Medidor de Qualidade de Energia Rede Energizada Sensorlink Qualstik 8-061XT Plus

Não informado


Aplicação

Preço Sob Consulta



Clique na imagem para ampliar.





A linha Qualstik 8-061XT Plus e 8-062 Plus de medidores de qualidade de energia foi desenvolvido especificamente para a medição de qualidade de energia na indústria de energia elétrica, Fator de Potência Real, distorção harmônica total e da direção do Fluxo de corrente.

O Qualstik XT Plus é um excelente instrumento de pesquisa para localizar áreas problemáticas para testes abrangentes. O sensor amplificador patenteado Sensorlink não utiliza materiais magnéticos e não tem partes móveis. A abertura do sensor é fechada eletronicamente e correntes externas são eletronicamente rejeitados. O Fator de potência real é calculada através da análise da forma de onda de tensão em comparação com o atual relatado a partir do sensor de amplificador.

O Qualstik XT Plus não possue posição sensível, basta colocá-la sobre um condutor e tocar o eletrodo na parte inferior do garfo para a linha. A leitura de corrente é mostrado de um dos lados da tela, enquanto que o fator de potência e leituras THD partes do outro lado. A direção da indicação atual mostra abaixo as outras leituras no visor

O adaptador universal e Hotstick estrutura interna do Qualstik XT Plus são feitos de vidro longo reforçado em poliuretano termoplástico chamado Celstran. Este polímero da era espacial não-condutor e extra resistente para proteger os sensores de ampères. O invólucro é feito de uretano e construído para funcionar de forma segura, mesmo em ambientes de utilidade graves. O Qualstik XT Plus é resistente a choques, resistente à água e opera em um ambiente com larga temperatura.

O Qualstik XT Plus é uma excelente ferramenta de pesquisa para ajudar determinar a colocação de dispositivos de correção do fator de potência, bem como identificar outros problemas de qualidade de energia.

O Qualstik XT Plus é projetado para armazenar até oito conjuntos de leituras, o usuário é, então, capaz de excluir o instrumento. A capacidade de manter as múltiplas leituras termina a necessidade de levantar e abaixar o Hotstick após cada leitura.

O que o Qualstik Mede?

Corrente
Fator de Potência adiantado ou atrasado
Distorção de harmônica total (DHT)
Indica o sentido do fluxo de corrente.

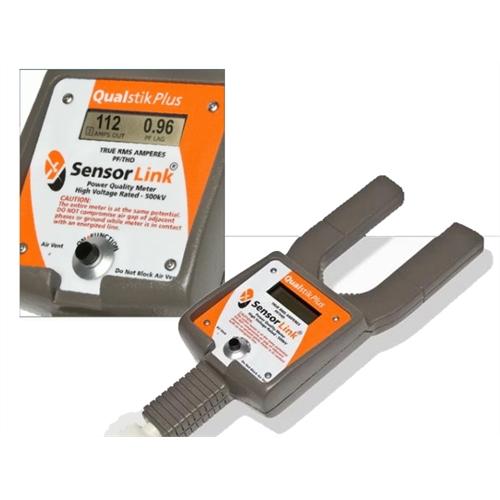

Modelo: 8-061XT Plus  - Garra padrão (6,35cm)

Classe de tensão: 500 Kv
Armazena 08 conjuntos de leituras
Corrente True RMS: 1-2000A
Fator de Potência: .01-(atrasado) a.01+(adiantado)
THD em corrente: 1-100%
Precisão
Corrente: ± 1%, ± 2  dígitos
Fator de Potência: ± .01 de .71 adiantamento a .71 atrasado
THD em corrente: ± 1% entre 0 a 25%
*Nota: precisão é diminuída se a corrente é inferior a 15A

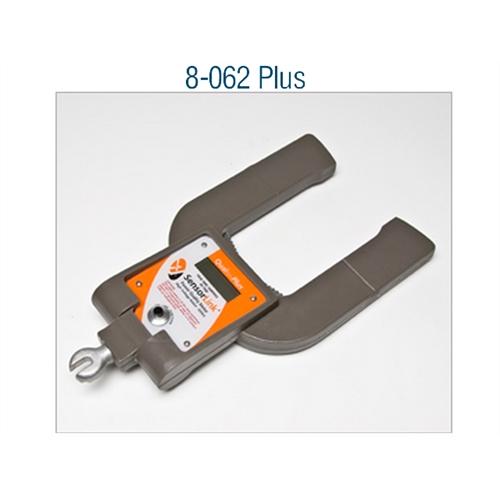

Modelo: 8-062 Plus – Garra Larga (9,8cm)

Classe de tensão: 500 Kv
Armazena 08 conjuntos de leituras
Corrente True RMS: 5-2000A
Fator de Potência: .01-(atrasado) a.01+(adiantado)
THD em corrente: 1-100%
Precisão
Corrente: ± 1%, ± 2  dígitos
Fator de Potência: ± .01 de .71 adiantamento a .71 atrasado
THD em corrente: ± 1% entre 0 a 25%
*Nota: precisão é diminuída se a corrente é inferior a 15A

Para informações técnicas consulte sempre o manual de instruções de cada aparelho
