Sistema de Identificação de Cabos em linha Viva NDB modelo LCI-E Plus

Confira:

Gostou? compartilhe!

Sistema de Identificação de Cabos em linha Viva NDB modelo LCI-E Plus

Não informado


Aplicação

Preço Sob Consulta



Clique na imagem para ampliar.

Sistema de Identificação de Cabos em linha Viva  - Marca  NDB modelo LCI-E Plus (Alta e Baixa Tensão)

O LCI auxilia na identificação de cabos de energia elétrica energizada.

Vantagens
-Eficiente técnica que elimina a necessidade de interpretação e todas as falsas identificações.
-Técnica de identificação de cabos sob dupla frequência.
- Corrente de transmissão forçada por drenagem.
-Transmissão em cabos energizados e sob alta carga
- Fácil de operar e ler
- Conecta a baixa tensão
- Fácil conexão
- Seguro de usar
- Detecção através de processamento digital
- Frequências de Detecção de alta resolução.
- Filtragem da frequência de rede e das suas harmônicas
- A técnica mais segura do mercado.



Modo de Operação em Alta Tensão
O LCI-E Plus é um transmissor ligado previamente no lado secundário de um transformador de distribuição para identificar o cabo de alta tensão localizado em qualquer lugar entre o transformador e sua fonte. O LCI-D Detector é usado em acessórios de cabos de distribuição isolados.

O equipamento ajuda na identificação do cabo correto antes de uma intervenção/corte da tensão, permitindo assim poupar tempo e dinheiro. Ele também pode ajudar na identificação dos condutores específica de um condutor num circuito trifásico.

Modo de Operação em baixa tensão
O LCI-E transmissor é conectado na extremidade de um cabo de baixa tensão. Pode ser ligado entre uma fase e neutro ou entre as fases. O transmissor drena uma frequência diferente da rede e das harmônicas.
O cabo é identificado quando movemos o sensor magnético no cabo. Um indicador sonoro e visual localiza o cabo ligado ao transmissor

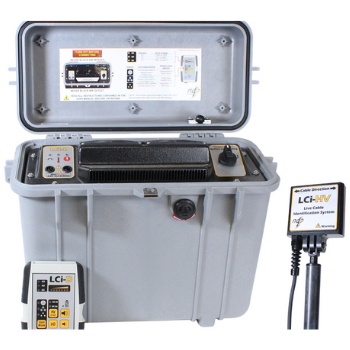

O ICM é composto por duas partes principais:

Um Transmissor (LCI-E), que drena a corrente elétrica em uma frequência específica que só pode ser detectado na parte do cabo entre a fonte e ponto de terminação do transmissor. A detecção é possível mesmo em cabos de alta carga.

O transmissor pode ser conectado entre fase/neutro ou fase/fase para melhores resultados. Uma medição da tensão automática permite que o transmissor otimize a drenagem da energia.
Um Detector (LCI-D), que identifica a corrente que tem sido drenada pelo transmissor. O detector utiliza um sensor magnético externo. O sensor está montado sobre vara de fibra de vidro com cabeça ajustável
