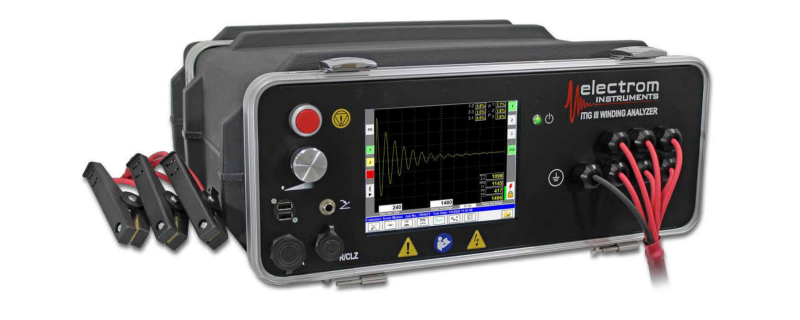

ANALISADOR DE ENROLAMENTO DE MOTORES ELÉTRICOS MODELO iTIG III
Automático, seguro e fácil de usar
Testes em alta e baixa tensão num pacote compacto
O iTIG III é o estado da arte em análise de enrolamento de motores e proporciona uma série de ensaios para avaliar a condição dos sistemas de isolação em todos os tipos de enrolamentos e bobinas.
Existem diferentes modelos com várias opções e diferentes saídas de tensão que melhor atendem a cada orçamento. Testes e características podem ser adicionados aos modelos a qualquer momento se você decidir por um UPGRADE.
Os modelos disponíveis a partir do básico ( modelo A) até o totalmente automático (modelo D), onde todos os testes podem ser realizados através de um único conjunto de garras.
TESTE DE SURGE E HIPOT
- Pulsos de Surge 50/60Hz
Isto elimina dissipação da ionização presente em testadores de baixa frequência. Como resultado, iTIG III localiza fraca isolação com tensões de teste mais baixas que em testadores de baixa frequência e melhor simula a condição de operação do motor com pulsos iguais a frequência de rede.
- QUICK SURGE E SURGE GUARD
Possibilita ao usuário apertar o botão e deixar o ITIG II executar o ensaio com número de pulsos limitado e controlado. Os parâmetros das formas de onda são ajustados automaticamente para todos os modelos, sem a necessidade de apertar botões ou ajustar dials.
- COMPARE BOBINAS CONTRA BOBINA MESTRE
Modo de teste de fácil comparação está disponível Cálculo automático das diferenças e detecção de falhas
- TESTES DE MEGOHMETRO E HIPOT (MANUAL OU AUTOMÁTICO)
Inclui Megohmetro, índice de absorção, índice de polarização e testes de tensão passo (SVT). Gráficos de teste multipontos e comparações contra testes anteriores para análise de tendência estão disponíveis.
iTIG III – OPÇÕES DE ENSAIOS
| Comparação por Surge | Baixa resistência ( µOHMS ) |
|---|---|
| Hipot DC | Impedância ( Z ) |
| Tensão por passo | Ângulo de fase |
| Resistência de isolação | Indutância ( L ) |
| Índice de absorção dielétrica | Capacitância ( C ) |
| Índice de polarização |
APLICAÇÃO DO ITIG III E SEUS ENSAIOS
SISTEMA OPERACIONAL WINDOWS E SOFTWARE DE RELATÓRIOS
- Test Report Pro (ou TRPro) roda em PC´s e trabalham com modelos B a D.
- Dados são facilmente transferidos e recolhidos entre iTIG III e PC (ou servidor). Pode ser feito com um clique usando o pen drive ou através de conecção ETHERNET.
- Relatórios podem ser impressos diretamente do iTIG III.
POWER PACKS
A Power Pack é usada para testar máquinas rotativas e transformadores grandes (de alta tensão). O Surge Teste é dependente da carga e influenciado pela tensão de operação, potência, rotação, dimensões da carcaça e tipo de bobina.
CARACTERÍSTICAS DOS POWER PACKS
O Power Pack de 24 e 30KV são portáteis e tem o mesmo case do iTIG III .
O iTIG III captura, exibe e armazena os dados de teste da Power Pack.
OPÇÕES DE MEDIÇÕES
Medições: C, L, e Z
Onde mais análises são necessárias, por exemplo, para manutenção preditiva, Electrom oferece opção CLZ. Isto inclui medições de indutância, impedância e ângulo de fase para benrolamento de bobinas e capacitância medida do enrolamento para terra. Também calcula fator de dissipação ( D ), também chamado de Tan Delta e fator de Qualidade ( Q ).
RESISTÊNCIA DE ENROLAMENTO
O modelo D faz todos os testes e medições com medição de miliohms e precisão de ±0,2% para resistência do enrolamento. Quando uma resistência mais baixa é solicitada, por exemplo para comparar bobinas de baixa resistência, selecione a opção Micro-ohm. O modelo D faz todos os ensaios através de um mesmo conjunto de cabos de teste.
ACESSÓRIOS:
Dispositivo de Teste para Armadura (ATF) para motores DC
O ATF-11 é um dispositivo portátil usado para testar pequenas e grandes armaduras DC com qualquer modelo iTIG III . O ATF abraça um número ajustável de barras. Normalmente, 2 ou 3 ensaios em diferentes conjuntos de barras são necessárias para descobrir se a armadura está boa ou ruim.
PEDAL – FS-01
O Pedal FS-01 energiza o iTIG III e pode ser usado em substituição ao botão Start no painel central.
