Sistema de Injeção de Corrente T&R modelo 100ADM MK4

Não informado


Aplicação

Preço Sob Consulta



Clique na imagem para ampliar.

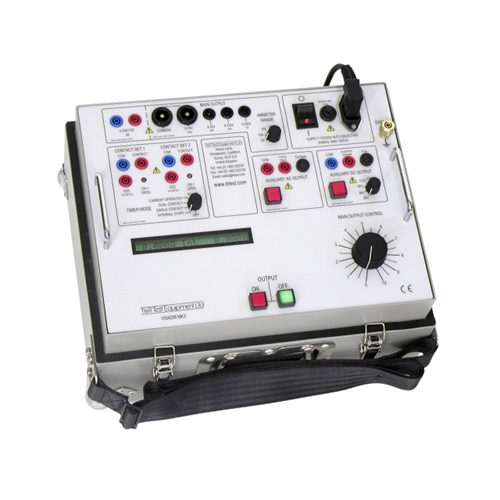

SISTEMA DE INJEÇÃO DE CORRENTE Marca T&R modelo 100ADM MK4

Conjunto claro e simples de usar

Corrente de saída 0-100A
Mode limite para ajuste fino de corrente
Medição TRUE RMS para capturar na memória medição de um único ciclo
Sistema de varias funções automáticas de tempo
Saída auxiliar AC e DC
Grande display de cristal liquida com iluminação de fundo
Proteção contra sobre corrente e sobre aquecimento
Compacto e portátil
Seleção automática de tensão


O 100ADM MK4 oferece para os engenheiros de comissionamento e manutenção um flexível teste de sistemas de proteção. Com layout fácil de compreensão no painel e interface simples para usuário.  O status de cada função pode ser visto de relance, e não há menus complexos para navegar.

O mk4 100ADM mantém a interface de usuário familiar dos modelos anteriores, mas acrescenta um novo sistema de medição que mede com precisão a RMS de um único ciclo. Ele também possui uma nova modalidade de limite de corrente para fornecer um controle muito fino de correntes baixas, mesmo em cargas de baixa impedância. Modo de limite de corrente também auxilia nos testes auto-alimentado proteção de sobrecorrente como equipado para muitas unidades principais do anel 11kV.

A unidade dispõe de uma gama de saídas, permitindo a injeção de correntes tão baixo como alguns mA e tão alto quanto 100A. Tensões até 240V estão disponíveis permitindo elevados atuais relés de impedância e relés de tensão a ser testado. Quatro verdadeiras faixas de medição RMS são fornecidos, e a escala do medidor (e nível de disparo) pode ser definido de forma independente do TAP saída. Conectores de segurança padrão da indústria são usados em todas as entradas e saídas de conveniência, confiabilidade e segurança.

Um sistema flexível de cronometragem de dois canais é fornecido, permitindo tempos de viagem, tempos de reset e tempos de religamento para ser rapidamente medidos com um alto grau de precisão. O temporizador automático varia de medir a partir de 1ms para 99999.9s.

As saídas do 100ADM MK4 estão bem protegidas. A principal saída é protegida por sobre corrente, ciclo de trabalho e viagens térmicas. A alimentação auxiliar DC é protegido por um limite de corrente e o fornecimento AC auxiliar é fusível protegido.

100ADM MK4 Aplicações:

IEE Nº    TIPO
27/59     SUB/SOBRETENSÃO
37          SUBCORRENTE
50/76     SOBRECORRENTE INSTANTANIA
51          IDMT RELE SOBRECORRENTE
59G       DESLOCAMENTO TENSÃO DE NEUTRO
67         SOBRECORRENTE DIRECIONAL (TESTES BASICOS)
79         AUTO FECHAMENTO
86         RELE BLOQUEADO
94         RELE DE DISPARO
90V      RELE REGULADOR DE TENSAO / CIRCUITO MINIATURA DISJUNTORES
             CIRCUITOS DE DISJUNTORES PARA EQUIPAMENTOS  RELES TERMICOS
