CARACTERÍSTICAS:
- DIGITAL E AUTOMÁTICO;
- MEDIÇÃO DE RESISTÊNCIA DE ATERRAMENTO;
- MEDIÇÃO DA RESISTIVIDADE DO TERRENO (MÉTODO DE WENNER);
- MEDIÇÃO DAS TENSÕES ESPÚRIAS;
- ALTA REJEIÇÃO ÀS CORRENTES PARASITAS;
- INDICAÇÃO DE ANOMALIAS NO CIRCUITO DE CORRENTES;
- RESOLUÇÃO DE 0,01 Ω;
- ALCANCE DE ATÉ 20 KΩ;
- BATERIA RECARREGÁVEL;
- PROTEÇÃO IP65 (COM A TAMPA FECHADA);
- DISPLAY GRÁFICO.

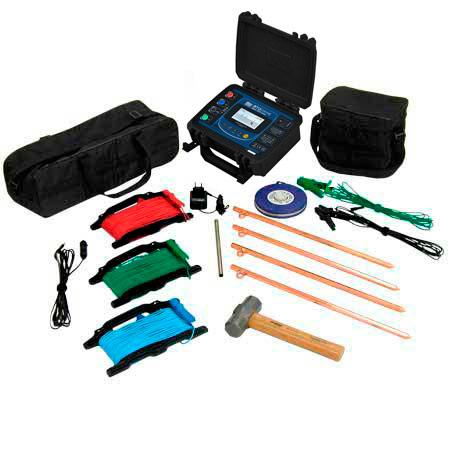

O terrômetro digital MTD20KWR mede resistências de aterramento e resistividade do terreno pelo método de Wenner, além das tensões espúrias provocadas pelas correntes parasitas no solo. As principais aplicações deste equipamento são a verificação da resistência de aterramento de prédios, instalações industriais, hospitalares e domiciliares, para-raios, antenas, subestações, etc, de acordo com a IEC 61557-5. A medição da resistividade permite avaliar a estratificação do terreno para otimizar a engenharia dos sistemas de aterramento mais complexos.
O seu elaborado sistema de filtros ativos e passivos outorga-lhe uma elevada imunidade às interferências elétricas, permitindo obter medições confiáveis em presença de altas tensões parasitas, como as que costumam achar-se em algumas áreas urbanas e na proximidade de subestações de transformação.
A corrente de medição, regulada eletronicamente, é alternada com uma frequência de 1470 Hz, o qual permite avaliar adequadamente o comportamento do aterramento tanto em relação a uma falha de frequência industrial como perante uma descarga atmosférica.
Por seu amplo intervalo de medição (desde 0,01 Ω até 20 kΩ), este equipamento permite ensaios confiáveis em todo tipo de terreno, inclusive naqueles de resistividade muito alta. A utilização do instrumento é intuitiva, com controles descomplicados e leitura direta em um visor gráfico.

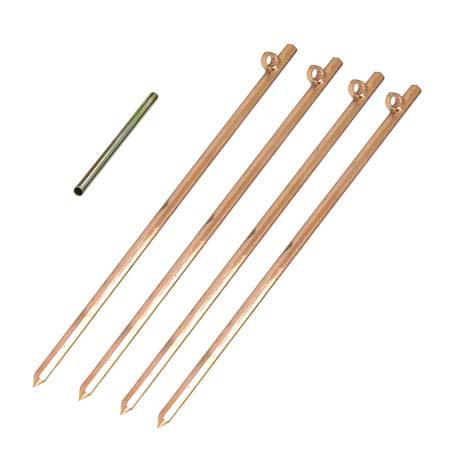

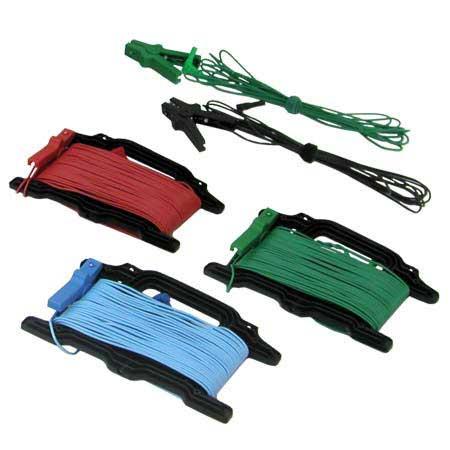

Opcionalmente são fornecidos conjuntos de estacas auxiliares, cabos e acessórios em diversas configurações, permitindo ao usuário escolher a mais adequada conforme suas necessidades.
O gabinete é robusto, de fácil e seguro transporte, com nível de proteção IP65 (com a tampa fechada). É adequado para operar em condições geográficas e ambientais adversas, com temperaturas extremas em regiões frias ou tropicais, e nas elevadas alturas das áreas de montanha, apresentando um ótimo desempenho nos trabalhos de campo.
